Charpente Bois
Retrouvez dans notre large gamme d'accessoires de suspension sous charpente bois, la réponse à votre besoin!

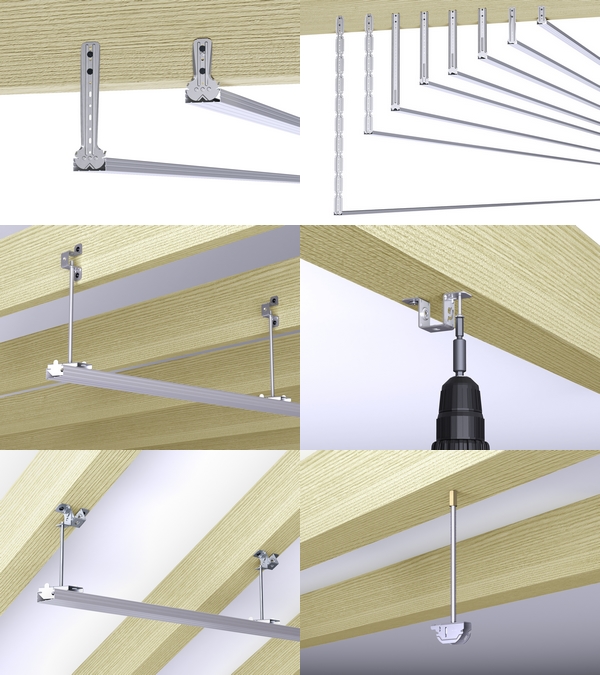

Mise en oeuvre
SUSPENTES
- Suivant le calepinage, repérer les points de fixation.
- Pré-positionner les avec les griffes ou les trous oblongs et les fixer ensuite avec les vis TTPC de 25 mm
- Clipser les ossatures sur les suspentes en engageant une aile dans la fente horizontale et pivoter vers vous jusqu’au clic.
- Pré-positionner les avec les griffes ou les trous oblongs et les fixer ensuite avec les vis TTPC de 25 mm
- Clipser les ossatures sur les suspentes en engageant une aile dans la fente horizontale et pivoter vers vous jusqu’au clic.
OMEGA (Charge max. 60 daN)
- Fixer l’attache OMEGA au rampant avec 2 vis ø 4 adaptées au support.
- Insérer l’équerre sur le côté de l’attache.
- Visser la tige ø 6mm
- Raccorder l’attache basse au cavalier à l’extrémité de la tige, avant de poser les profils fourrures
OMEGA 3D (Charge max. 50 daN)
- Fixer l’attache OMEGA au rampant avec 2 vis ø 4 adaptées au support.
- Insérer l’équerre sur le côté de l’attache.
- Visser la tige ø 6 dans l’équerre,
- Raccorder l’attache basse au cavalier à l’extrémité de la tige, avant de poser les profils fourrures
- Insérer l’équerre sur le côté de l’attache.
- Visser la tige ø 6 dans l’équerre,
- Raccorder l’attache basse au cavalier à l’extrémité de la tige, avant de poser les profils fourrures
PITON FEMELLE (Charge max. 190 daN)
- Visser le piton femelle à l'aide d'une visseuse et d'un embout jusqu’à la butée.
- Visser la tige filetée ø 6mm.
- Visser la tige filetée ø 6mm.
