Plancher Poutrelles et Hourdis
Retrouvez l'accessoire de suspension approprié à votre plancher hourdis!

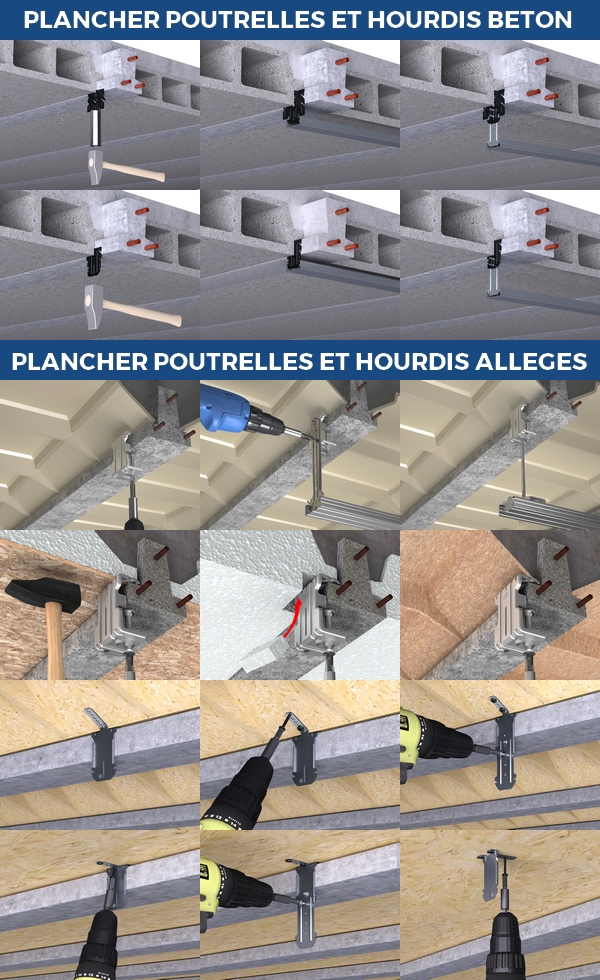

Mise en oeuvre

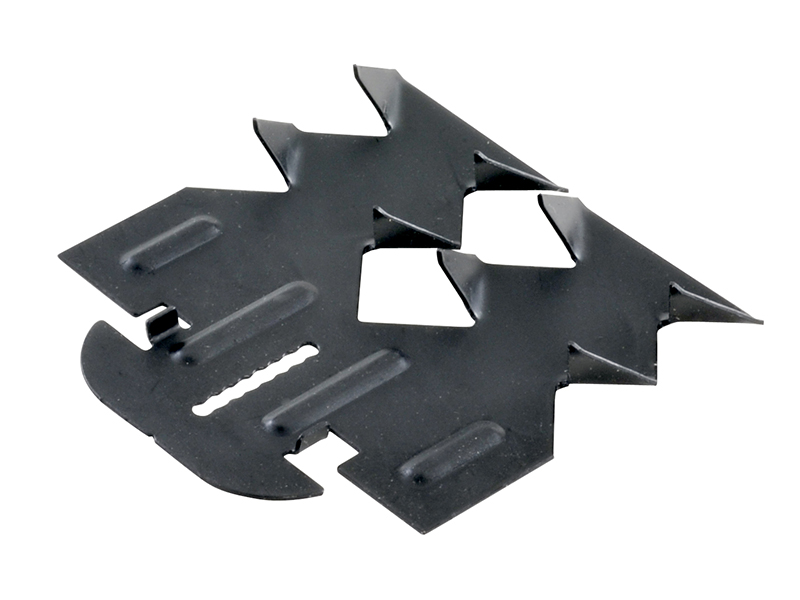

SUSPENTE HL72 (Charge max. 35daN)
- A l’aide de l’outil et d’un marteau, enfoncer la pièce dans la fente entre la poutrelle et l’entrevous, jusqu’à la profondeur recherchée.
- Clipser la fourrure 17/47 ou 18/45
- Pour augmenter la hauteur utiliser des suspentes bois la fixation se fait à l’aide de 2 vis autoforeuse (VIS42016XP ou VIS35013)
- Clipser la fourrure 17/47 ou 18/45
- Pour augmenter la hauteur utiliser des suspentes bois la fixation se fait à l’aide de 2 vis autoforeuse (VIS42016XP ou VIS35013)

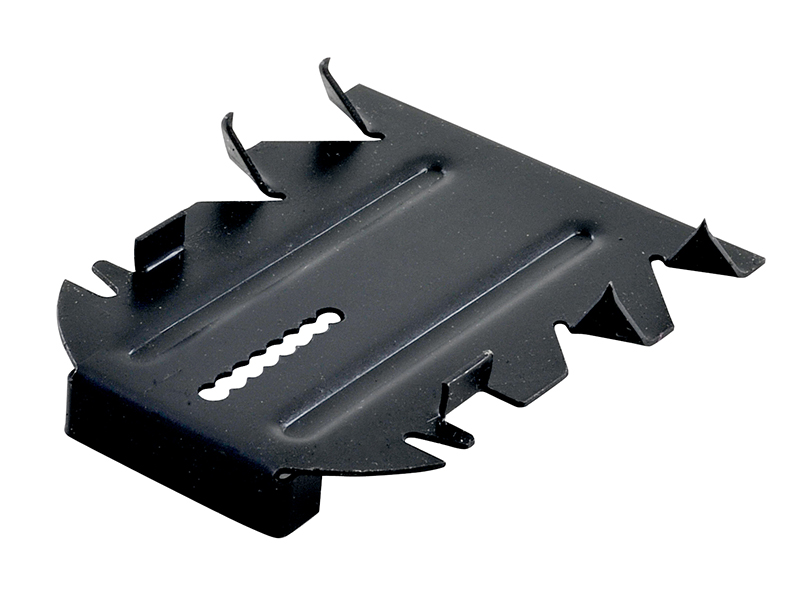

SUSPENTE H50 (Charge max. 35daN)
- A l’aide d’un marteau, enfoncer la pièce dans la fente entre la poutrelle et l’entrevous, jusqu’à la profondeur recherchée.
- Clipser la fourrure 17/47 ou 18/45
- Pour augmenter la hauteur utiliser des suspentes bois la fixation se fait à l’aide de 2 vis autoforeuse (VIS42016XP ou VIS35013)
- Clipser la fourrure 17/47 ou 18/45
- Pour augmenter la hauteur utiliser des suspentes bois la fixation se fait à l’aide de 2 vis autoforeuse (VIS42016XP ou VIS35013)

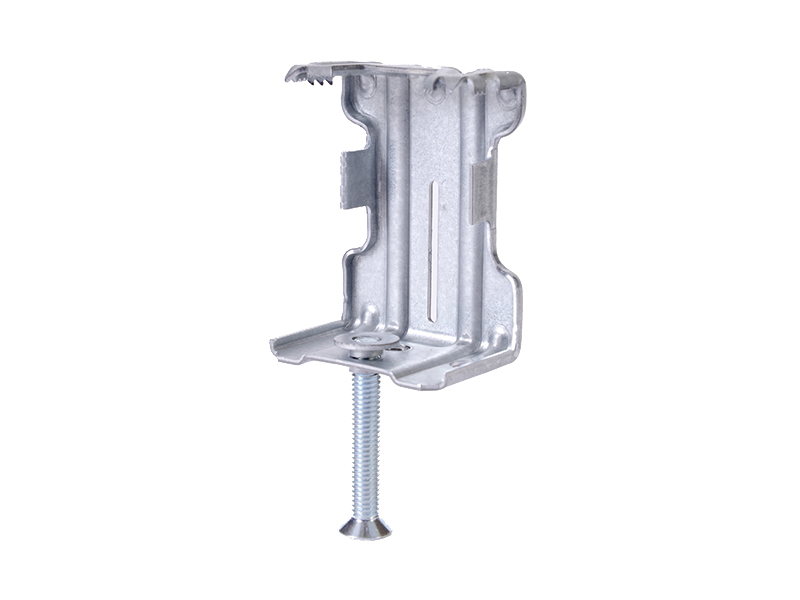

GRIP HM (Charge max. 30daN)
- Installer le grip en butée sur la semelle de la poutrelle.
- Si nécessaire, enfoncer le grip à l’aide d’un marteau.
- À l’aide d’une visseuse, serrer le grip jusqu’à sa mise en tension (légère déformation)
- Fixer votre suspente dans la fente du grip à l’aide de 2 vis autoforeuse(VIS42016XP ou VIS35013) ou visser la tige filetée de ø 6 mm dans le trou taraudé du grip prévu à cet effet
- Si nécessaire, enfoncer le grip à l’aide d’un marteau.
- À l’aide d’une visseuse, serrer le grip jusqu’à sa mise en tension (légère déformation)
- Fixer votre suspente dans la fente du grip à l’aide de 2 vis autoforeuse(VIS42016XP ou VIS35013) ou visser la tige filetée de ø 6 mm dans le trou taraudé du grip prévu à cet effet
SUSPENTE PHAR (Charge max. 45daN)
- Positionner la suspente PHAR sur le talon de la poutrelle, et appliquer la languette en sousface de l’entrevous.
- Fixer la suspente PHAR à l’entrevous à l’aide de 2 vis, en veillant à ce que les 2 ailes de maintien soient en appui sur le talon de la poutrelle.
- Après réglage de la hauteur du plénum, visser la suspente à l’aide 2 vis autoforeuse (VIS42016XP ou VIS35013)
SUSPENTE PHAST (Charge max. 45daN)
- Positionner la suspente PHAST sur le talon de la poutrelle, et visser la languette en sous-face de l’entrevous à l’aide d’une vis TTPC de 25
- Après réglage de la hauteur du plénum, visser la suspente à l’aide 2 vis autoforeuse (VIS42016XP ou VIS35013)
